引言

航天飛行器往往在大應力、超高/低溫、強腐蝕等極端條件下工作，對材料及構件提出了較為苛刻的服役需求，而輕質并適應這些服役環境需求是航天產品選擇材料及其成形技術的主要標準[1-3]。鈦合金具有比強度比模量高、抗腐蝕性能好、高/低溫性能優異等特點，集航天材料所需特質于一體，成為了航天領域應用廣泛的關鍵材料之一[1-6]。從工藝技術角度出發，航天領域主流的鈦合金精密成形技術可分為精密鑄造、精密鍛造、旋壓成形、超塑成形和粉末冶金成形[3,6]。目前，國內外對鈦合金及其精密成形技術在航空領域的研究進展已有大量總結性報道[5-9]，但是航天領域的相關概述較少。為此，本文從航天領域鈦合金相關構件的研制角度出發，對國內外航天用鈦合金及其精密成形技術的研究現狀進行了分類與總結,最后結合我國航天工業的實際需求，對其未來發展進行了展望。

1、航天鈦合金精密成形技術研究進展

1.1 鈦合金精密鑄造技術

鈦合金精密鑄造技術具有成形精度高、生產周期短、尺寸靈活性好等特點，可以很好地適應高精度、復雜鈦合金薄壁構件的研制[10-13]。其中，石墨型鑄造和熔模精密鑄造在航天領域應用廣泛，主要用于葉輪類、艙體類、機匣類產品的研制[12-14]。

目前，國外在中溫中強鈦合金精密鑄造技術方面已十分成熟，主要合金牌號為Ti-6-4和BT20。在高溫高強鈦合金精密鑄造方面主要涉及β-21S、BT35、Ti1100、IMI834等牌號，但是其鑄造工藝目前仍存在鑄件性能低、焊接困難、鑄件開裂傾向高等缺點。我國在鑄造鈦合金材料研發方面多為仿制國外鑄造鈦合金牌號，其發展也基本呈現出中溫中強到高溫高強的趨勢，航天領域主流鑄造鈦合金牌號為ZTC4和ZTA15，主要用作彈翼類、舵面類、艙段類產品的研制。此外，我國也相繼開發了諸如ZTi55、ZTi600、ZTi65、ZTA35等新型鑄造高溫鈦合金，室溫抗拉強度可達1.1 GPa，高溫抗拉強度可達625 MPa，使用溫度為550~700 ℃[15]。但是這幾類新研發的鑄造高溫鈦合金存在合金成分復雜、鑄件開裂傾向高、焊接困難等問題，相應的鑄造工藝還不夠成熟，目前僅為工程研制階段[15-16]。

航天領域大型、復雜精密結構以及鈦合金鑄件高性能化的發展需求，快速推動了磁懸浮熔煉、3D打印、計算機數值模擬、熱等靜壓致密化等新技術新工藝在精密鑄造領域的應用和發展[17-20]。目前，3D打印技術已可實現1800mm×1000mm×700mm整體鑄造型殼或型芯的制作，其精度可控制在0.3 mm以內，代表性廠商主要有德國ExOne、Voxeljet公司、美國SolidScape、3DSystem公司[21]。此外，數值模擬技術已被廣泛應用于鑄造的充型、凝固、縮松及縮孔預測、應力分布預測等過程，可有效指導鑄造工藝、提高鑄件精度和質量，目前主流的數值模擬軟件廠商有美國Procast、日本Soldia、德國Magma Soft、中國華鑄CAE等。在性能改進方面，熱等靜壓致密化技術已被廣泛應用于鑄件后處理過程中，可使缺陷發生冶金閉合、消除縮松及縮孔、改善成分偏析，有效提升鑄件的顯微組織及力學性能，但仍需要關注并解決鑄件在熱等靜壓過程中組織粗化、相變導致的性能下降以及變形控制的問題[12-13]。目前，隨著多種工藝技術的進步，鈦合金精密鑄造技術呈現出了技術種類多元化、交叉化、普適化的發展趨勢，已可生產出直徑2m量級的大型鈦合金鑄件，鑄造公差可達±0.13 mm，最小壁厚可控制在1.0 mm[13]。

1.2 鈦合金精密鍛造技術

鈦合金精密鍛造技術是常規的近凈成形工藝，目前主要通過改進鍛造工藝來提高構件的使用性能 [22]。其中，精密模鍛和等溫超塑性鍛造在航天領域應用廣泛，主要用于氣瓶類、貯箱類產品的研制。

國外精密鍛造工藝所涉及的鈦合金牌號主要有Ti-6Al-4V、Ti-5Al-2.5Sn ELI、OT4-1、BT5-1、LT700等[23-24]。例如，美國采用精密鍛造工藝成功研制了Ti-6Al-4V和Ti-5Al-2.5Sn ELI鈦合金壓力容器類構件，在大力神Ⅲ過渡級發動機得到了應用。俄羅斯采用精密鍛造生產的OT4-1、BT5-1燃料貯箱已成功應用到進步號探測器上，日本采用精密鍛造工藝生產的LT700鍛件已成功運用到H2A、H2B火箭壓力容器等低溫結構零部件中[23]。

我國航天領域鈦合金精密鍛造技術主要涉及TC4ELI、TA7ELI、TC4、TC11等牌號，目前多用于壓力容器類、輕質高強承力結構件的研制[25-26]。其中，鈦合金氣瓶類構件的精密鍛造技術在我國航天領域已得到了廣泛應用，主要朝著大尺寸、大變形量、高成形精度、高成形性的方向發展，目前已迅速接近或達到國際先進水平[27]。例如，我國采用精密模鍛技術已成功研制出容積為20 L的TA7ELI鈦合金低溫氣瓶，目前已在XX-3A，XX-5運載火箭增壓輸送系統中得到大量應用[圖1(a)][24]。近期，航天材料及工藝研究所首次采用TA7ELI鈦合金寬厚板結合等溫超塑性鍛造技術成功研制出體積為130 L的TA7ELI鈦合金低溫冷氦氣瓶[圖1(b)]，解決了TA7ELI熱加工性能差、易成分偏析、制造成本高等短板，其在20 K條件下低溫抗拉強度可達1.45 GPa，延伸率≥10%，壁厚尺寸精度可達±0.2 mm，且具有變形速率低、成形過程易控制、質量可靠性高、成形精度高等優勢。

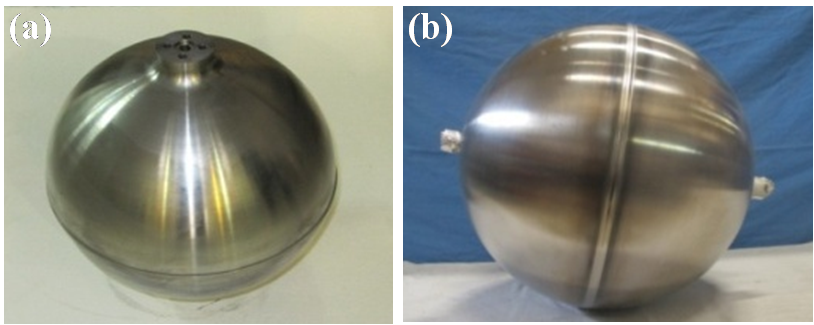

圖1 精密鍛造技術生產的鈦合金氣瓶類產品

Fig.1 Titanium alloy cylinders developed by precision forging technology

1.3 鈦合金超塑成形技術

超塑成形技術由于具有成形精度高、近無回彈、無殘余應力等優勢，目前已成為了推動航天鈦合金構件設計概念發展的開創性近凈成形工藝之一，特別適用于復雜薄壁結構件的研制[28-32]。

國外在超塑成形鈦合金材料領域已經歷了由常規鈦合金（Ti-6Al-4V、IMI550、BT6）到金屬間化合物、鈦基復合材料的研發歷程，目前已形成了多種超塑專用鈦合金（超細晶Ti-6-4、SP700、BT23）[29-30]。我國對超塑性鈦合金材料的早期研究主要以仿制國外牌號為主，目前已實現了TC4鈦合金超塑用細晶板材的工業化生產，平均晶粒尺寸可控制在5 μm左右，板幅尺寸可達（0.8~3.0） mm×（1300~1500 mm）×L，縱橫向力學性能差異可控制在50 MPa以內[29]。近期，我國已成功研制出超塑用高強細晶SP700鈦合金板材，其晶粒尺寸可達1~2 μm量級，板材規格可達（0.6~3.0） mm×1 000 mm×（2 000~3 000）mm。該合金在770~800 ℃即可體現出優異的超塑性，延伸率高達2 000%，較細晶TC4板材而言其超塑成形溫度可降低約140 ℃，在航天領域具有廣闊的應用前景[29,33]。此外，在其他先進超塑鈦合金材料研制方面，我國相繼開發了諸如SPTi55、BTi-62421S、BTi-6431S等高溫鈦合金超塑板，并在金屬間化合物（TiAl、Ti3Al、Ti2AlNb）等先進超塑鈦合金材料研發領域已著手開展了大量工作，目前已突破了國外對我國高質量超塑用鈦合金板材的技術封鎖與限制[29-30,34]。

在鈦合金超塑成形工藝技術方面，國外目前已具備單層構件、多層構件、桁架及正弦波等異型構件的批量化生產能力，使超塑成形技術的研究熱點逐漸由材料研發轉向?qū)嶋H工程應用[24,35-36]。例如，美國利用超塑成形技術成功研制了150 mm直徑的Ti-6Al-4V鈦合金推進劑貯箱，可實現降低成本60%，結構質量減輕30%的目標。日本ISAS和MHI公司采用板材預焊接+吹脹的方式成功研制出Ti-6Al-4V鈦合金超塑成形N2H4燃料貯箱（圖2），已在衛星上得到大量應用[36]。

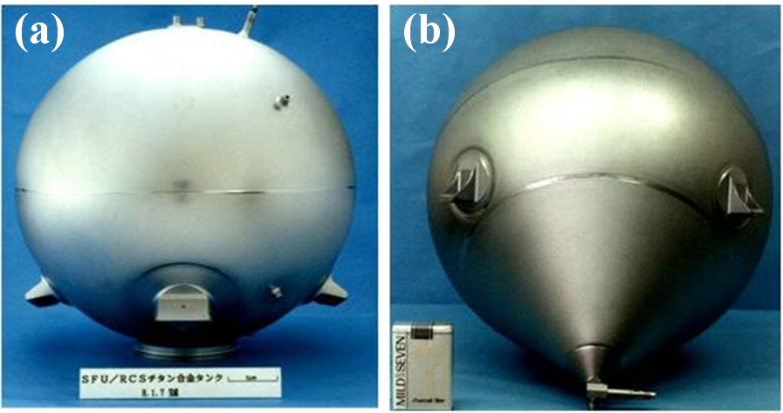

圖2 日本采用超塑成形技術研制的鈦合金燃料貯箱

Fig.2 Titanium alloy fuel tanks developed by superplastic forming technology

我國目前在鈦合金超塑成形領域已突破單層脹形控壁厚技術、SPF/DB空心構件成形技術以及大型三層/四層空腔翼板成形技術等關鍵技術，在我國航天領域主要應用于研制衛星、導彈、運載火箭用大型單層構件（壓力容器、蒙皮）、多層結構（艙段、舵翼）以及大型空心結構翼面類產品[24]。

例如，航天材料及工藝研究所采用超塑成形正反脹技術成功研制出TC4鈦合金環形氣瓶[圖3(a)]，其半環毛坯壁厚在環向和徑向控制誤差分別為±0.2 mm和±0.3 mm，基本達到了凈成形水平[37]。除半環產品外，航天材料及工藝研究所亦開展了諸如衛星用大規格TC4鈦合金表面張力貯箱（直徑覆蓋0.6~1.0 m量級，且基本已具備凈成形能力）、TA15鈦合金發動機噴管（外形及壁厚尺寸精度可達±0.2 mm，并實現了2 m量級變壁厚異型構件的制造能力），以及TC4鈦合金波紋板等構件的研制[圖3(b)~3(d)][24,37]。

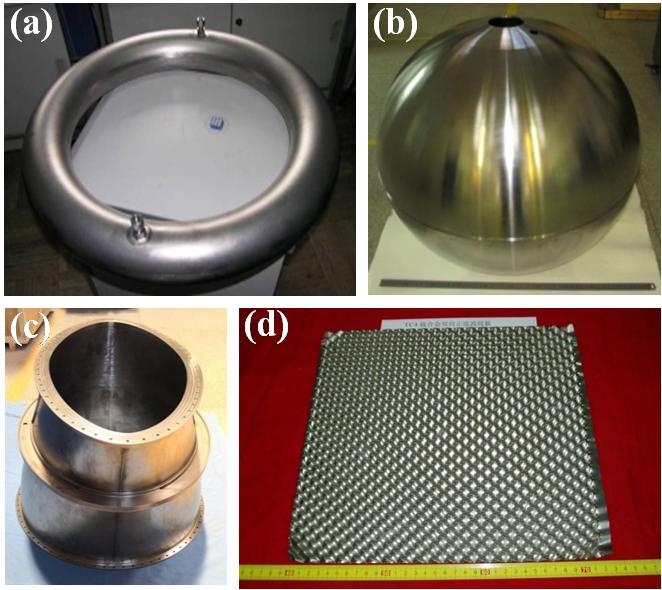

圖3 鈦合金超塑成形技術在我國航天領域的典型應用

Fig.3 Typical applications of titanium alloy superplastic forming technology of aerospace industry in china

1.4 鈦合金精密旋壓技術

旋壓成形技術結合了鍛造、擠壓、拉伸、彎曲、環軋等工藝優勢并可實現少無切削加工，能夠滿足航天器用鈦合金空心回轉體結構件的多品種小批量、輕質精密、高可靠的服役需求，在航天領域特別適用于殼體類、壓力容器類、封頭、噴管延伸段等產品的研制，是鈦合金回轉型薄壁構件的首選工藝[38-43]。

目前，國外鈦合金旋壓技術已突破了大型薄壁構件精密化、無模低成本快速旋壓、軋-旋/擠-旋/鍛-旋連續復合成形等先進技術，使鈦合金精密旋壓技術在航天領域得到廣泛應用[44]。例如，德國MT宇航公司采用強力旋壓工藝制備出Φ1.905 m的高強Ti-15V-3Cr鈦合金推進系統貯箱[圖4(a)]，在“阿爾法”通信衛星得到了應用[24]。美國采用無模旋壓技術成功研制了直徑1.2 m量級的Ti-6Al-4V鈦合金封頭，實現了單道次90%的冷旋壓變形量，成功應用于“阿波羅”號宇宙飛船服務艙貯箱封頭的制造[圖4(b)]。我國在鈦合金旋壓技術領域所涉及鈦合金牌號有TA1、TA2、TA15、TC3、TC4、TB2等，典型航天構件包括波紋管、氣瓶、火箭發動機外殼、噴管、蒙皮、筒形件等[38,40,45]。例如，哈爾濱工業大學利用有限元模擬技術結合普旋成形工藝成功研制出0.8 mm壁厚的TC4鈦合金月球車輪圈[圖4(c)][46]。航天材料及工藝研究所通過開展大尺寸薄壁TC4鈦合金筒形件強力旋壓缺陷形成機理研究，并結合有限元數值模擬技術，成功研制出Φ670 mm的TC4衛星用貯箱筒段[圖4(d)]，其壁厚尺寸精度為0~0.2 mm，輪廓尺寸精度為0~0.5 mm[42-43]。西安航天動力機械廠采用正旋拉旋+反旋拉旋的工藝方案成功研制出直徑Φ500 mm的TC4鈦合金薄壁環形內膽[47]。

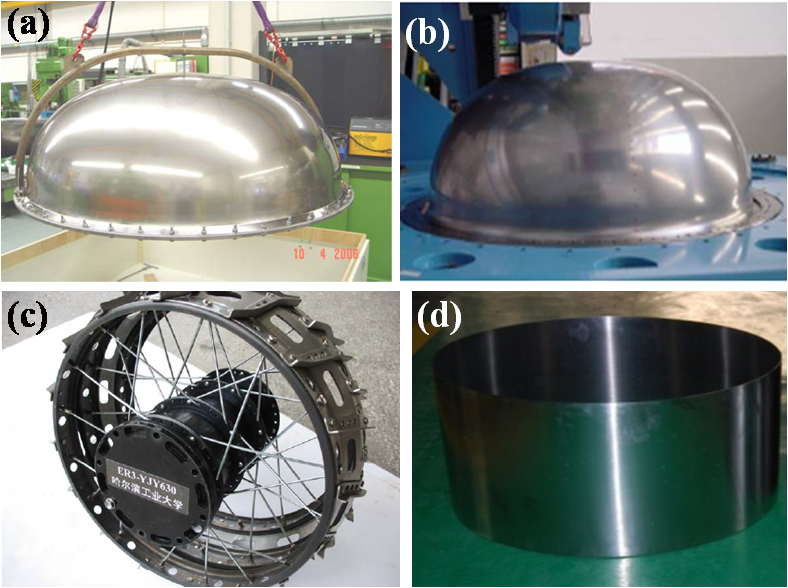

圖4 鈦合金精密旋壓技術在國內外航天領域的應用

Fig.4 Applications of titanium alloy spinning forming technology in the aerospace industry

鈦合金精密旋壓技術雖然已經在我國航天領域得到較為廣泛的應用，但是受溫度場均勻性、回彈效應、擴散效應、料模尺寸匹配性等關鍵技術的局限，我國航天鈦合金旋壓制品目前基本采用高溫有模成形工藝，且快速精密旋壓技術處于起步階段，連續復合成形技術仍處于工程試驗研究階段，尤其是大直徑、薄壁整體鈦合金旋壓成形件仍未實現批量性應用，需著重開展鈦合金材料可旋性、旋壓尺寸精度控制、控形/控性及熱處理、旋壓模擬仿真等技術研究[44-45,48]。

1.5 鈦合金熱等靜壓粉末冶金技術

熱等靜壓（HIP）粉末冶金技術具有致密度高、無織構和偏析、內應力小、材料利用率高、可近凈成形等優勢，其成形的構件可兼具鑄件的復雜型面特點以及鍛件優異的力學性能優勢，特別適合航天工業對大型、復雜、薄壁、高可靠性結構件的研制需求[49-54]。

隨著鈦合金熔煉技術、致密化變形精度控制技術、先進制粉技術、有限元分析技術等關鍵技術的突破，國外目前已實現了鈦合金HIP粉末冶金技術在航天領域的大規模工程化應用。法國Senecma公司研制的低溫粉末鈦合金葉輪在-253 ℃條件下工作轉速達550 m/s，并可大幅縮短加工周期[圖5(a)~(b)]。美國P&W Rocketdyne和Synertech PM公司采用等離子旋轉電極法（PREP）制粉并借助計算機模擬等先進技術，成功研制出火箭發動機鈦合金殼體、閥體等構件，已在航天領域得到應用并實現了大批量市場化供貨[圖5(c)][51]。英國伯明翰大學研制的鈦合金發動機機匣成功實現了復雜型面構件的一體化近凈成形，并已達到了工程化應用水平，其采用60 kg粉末可生產出56 kg的最終樣件，成形精度高達近90%，僅需少許機加工即可實現最終產品的研制[圖5(d)]。

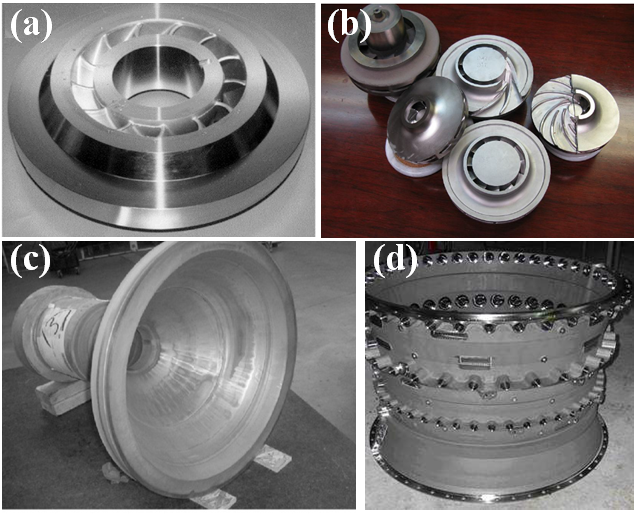

圖5 鈦合金HIP粉末冶金技術在國外航天領域的應用

Fig.5 Applications of titanium alloy powder metallurgy technology of aerospace industry in the foreign countries

隨著多年的技術發展，我國目前已具備航天領域所需的中高強鈦合金、低溫/高溫鈦合金、超高強鈦合金以及金屬間化合物等材料和構件的HIP粉末冶金一體成形能力，所涉及的產品主要有舵翼類、艙體類、異形曲面類以及機匣類等構件，可以很好地滿足航天領域的任務需求[50,53,55-57]。作為國內最先研究鈦合金HIP粉末冶金成形工藝的單位，航天材料及工藝研究所在型號需求的牽引下，目前已突破了高品質鈦合金粉末研制技術、粉末冶金構件變形控制技術、大型復雜結構件的制備技術等關鍵技術，并實現了鈦合金HIP粉末冶金關鍵產品的研制和工程化批量生產[51,53-55]。

例如，航天材料及工藝研究所研制的TA15鈦合金舵翼件已具備內部框架結構凈成形能力[圖6(a)]，其力學性能與鍛件持平，材料利用率可達70%以上，并且可實現減重15%以上的目標，滿足了飛行器對輕質高強、高耐溫結構件的需求。此外，通過合理的包套設計結合有限元分析，成功研制出高性能TA7 ELI鈦合金氫泵葉輪[圖6(b)]，其在液氫條件下抗拉強度可達1.46 GPa，延伸率≥12%，尺寸精度＜0.2 mm，目前已通過全面考核，有效地支撐了我國航天型號的發展[55]。近期，航天材料及工藝研究所成功研制了TA15鈦合金中介機匣[圖6(c)]，尺寸精度可控制在±0.3 mm以內，材料利用率≥70%，可實現整體成形，其加工周期可由6個月縮短至1個月，大幅提高了生產效率且性能超過鍛件水平。此外還研制了Ti3Al發動機延伸段[圖6(d)]以及TA15發動機噴管[圖6(e)]。

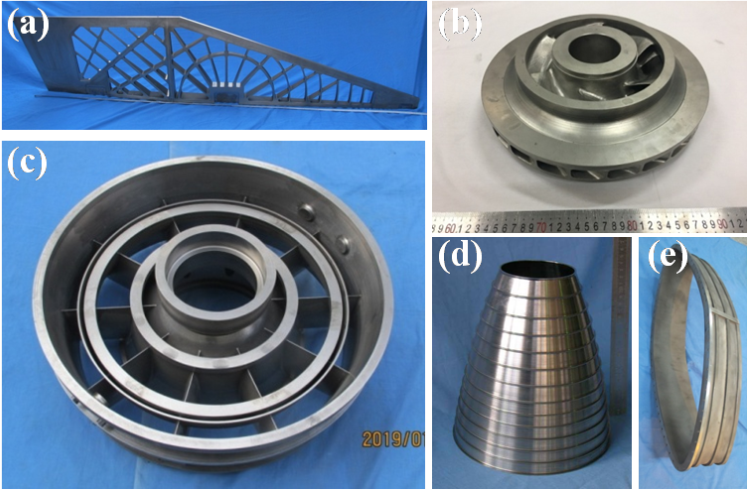

圖6 鈦合金HIP粉末冶金技術在我國航天領域的應用

Fig.6 Applications of titanium alloy powder metallurgy technology of aerospace industry in china

隨著航天型號的發展，我國目前鈦合金HIP粉末冶金技術不僅可以研制出復雜程度高的產品，并且已實現了工程化應用。但是與國外先進技術相比，我國在耐600 ℃以上高溫鈦合金粉末冶金技術的凈成形能力方面仍有差距，目前僅處于工程試驗階段；在有限元模擬分析方面缺乏相關理論模型，大多數計算機模擬局限于粉末成形初期和變形量的分析；在批量生產過程中芯模快速去除技術缺乏、流程長，且可重復使用率低、生產成本高，在短流程低成本控制方面仍有欠缺[24,51]。

2、鈦合金精密成形技術在航天領域中的發展方向

針對我國未來航天領域的科研項目需求，急需提高飛行器運載效率、降低飛行器結構系數、提高飛行器的總體技術指標，應進一步推動以鈦合金為代表的新材料、新工藝的應用發展。因此，在大型、復雜、薄壁航天器結構件的研制中，采用鈦合金精密成形技術是未來制造不可或缺的關鍵性選擇。

（1）在低溫環境應用領域，需著重關注諸如CT20、TC4ELI、TA7ELI鈦合金精密鍛造、超塑成形、粉末冶金成形技術的發展，以滿足管路類、氣瓶類、葉輪類結構件的使用需求。

（2）在高溫環境應用方面，需重點關注TA15、TC11、Ti60、Ti600、Ti65鈦合金精密鑄造、超塑成形、精密旋壓、粉末冶金成形技術的發展及工程化應用推廣，以滿足舵翼類、復雜進氣道類、噴管類、防/隔熱結構件類的使用需求。

（3）此外，對耐600 ℃以上的高溫、復雜熱結構件的研制，需著重推進Ti-Al系金屬間化合和鈦基復合材料超塑成形、精密旋壓、粉末冶金成形技術的工程化應用推廣工作。

3、結語

材料和制造技術是航天領域發展的基礎，為推動鈦合金及其精密成形技術在我國航天領域的應用并縮短與國外先進水平的差距，需重點關注、加強新型鈦合金材料（高/低溫、高強韌鈦合金及金屬間化合物）的工程化研制與大型、輕質、薄壁、復雜鈦合金構件精密成形技術的協同發展，提高我國鈦合金構件成形工藝成熟度、精密度以及產品合格率，控制并降低研制成本，縮短生產周期，未來我國先進鈦合金材料的研發以及精密成形技術的進步必將迎來飛躍式發展。

參考文獻

[1]鄒武裝.鈦及鈦合金在航天工業的應用及展望[J]. 中國有色金屬,2016(1):70-71.

ZOU W Z.The application and prospect of titanium and titanium alloys in the aerospace industry[J].China Nonferrous Metals,2016(1):70-71.

[2]趙永慶.國內外鈦合金研究的發展現狀及趨勢[J]. 中國材料進展,2010(5):1-8.

ZHAO Y Q.Current situation and development trend of titanium alloys[J].Materials China,2010,29(5):1-8.

[3]張緒虎,單群,陳永來,等.鈦合金在航天飛行器上的應用和發展[J].中國材料進展,2011,30(6):28-32.

ZHANG X H,SHAN Q,CHEN Y L,et al.Application and development of titanium alloys for aircrafts[J].Materials China,2011,30(6):28-32.

[4]LEYENS C,PETERS M.Titanium and titanium alloys: fundamentals and applications[M].John Wiley & Sons,2003.

[5]錢九紅.航空航天用新型鈦合金的研究發展及應用[J].稀有金屬,2000,24(3):218-223.

QIAN J H.Application and development of new titanium alloys for aerospace[J].Chinese Journal of Rare Metals,2000,24(3):218-223.

[6]劉全明,張朝暉,劉世鋒,等.鈦合金在航空航天及武器裝備領域的應用與發展[J].鋼鐵研究學報,2015,27(3):1-4.

LIU Q M,ZHANG C H,LIU S F,et al.Application and development of titanium alloy in aerospace and military hardware[J].Journal of Iron and Steel Research,2015,27(3):1-4.

[7]EZUGWU E O,WANG Z M.Titanium alloys and their machinability—a review[J].Journal of Materials Processing Technology,1997,68(3):262-274.

[8]LUTJERING G.Influence of processing on microstructure and mechanical properties of (α+ β) titanium alloys[J].Materials Science and Engineering:A,1998,243(1-2):32-45.

[9]PETERS M,KUMPFERT J,WARD C H,et al. Titanium alloys for aerospace applications[J].Advanced Engineering Materials,2003,5(6):419-427.

[10]李玉梅,弓炎.航天用鈦合金鑄造工藝性能研究[J].鑄造技術,2013(8):1024-1026.

LI Y M,GONG Y.Study on casting process for titanium alloy in aerospace[J].Foundry Technology,2013(8):1024-1026.

[11]張立武,寫旭,楊延濤.鈦合金精密熱成形技術在航空航天的應用進展[J].航空制造技術,2015,58(19):14-17.

ZHANG L W,XIE X,YANG Y T.Application progress of titanium alloy precision thermo-forming technology in aerospace[J].Aeronautical Manufacturing Technology,2015,58(19):14-17.

[12]肖樹龍,陳玉勇,朱洪艷,等.大型復雜薄壁鈦合金鑄件熔模精密鑄造研究現狀及發展[J].稀有金屬材料與工程,2006,35(5):678-681.

XIAO S H,CHEN Y Y,ZHU H Y,et al.Recent advances on precision casting of large thin wall complex castings of titanium alloys[J].Rare Metal Materials and Engineering,2006,35(5):678-681.

[13]趙瑞斌.大型復雜鈦合金薄壁件精鑄成形技術研究進展[J].鈦工業進展,2015(2):7-12.

ZHAO R B.Research progress of precision casting of large complex thin-walled titanium alloy[J].Titanium Industry Progress,2015(2):7-12.

[14]高婷,趙亮,馬保飛,等.鈦合金鑄造技術現狀及發展趨勢[J].熱加工工藝,2014(21):5-8.

GAO T,ZHAO L,MA B F,et al.Present situation and development trend of titanium alloy casting technology[J].Hot Working Technology,2014(21):5-8.

[15]王清江,劉建榮,楊銳.高溫鈦合金的現狀與前景[J].航空材料學報,2014,34(4):1-26.

WANG Q J,LIU J R,YANG R.High temperature titanium alloys:status and perspective[J].Journal of Aeronautical Materials,2014,34(4):1-26.

[16]MITCHELL A.Melting,casting and forging problems in titanium alloys[J].Materials Science and Engineering:A, 1998,243(1-2):257-262.

[17]史玉升.3D 打印技術的工業應用及產業化發展[J].機械設計與制造工程,2016,45(2):11-16.

SHI Y S.The industrial application and industrialization development of 3D printing technology[J].Machine Design and Manufacturing Engineering,2016,45(2):11-16.

[18]HUMPHREYS N J,MCBRIDE D,SHEVCHENKO D M,et al.Modelling and validation: casting of al and tial alloys in gravity and centrifugal casting processes[J].Applied Mathematical Modelling,2013,37(14-15):7633-7643.

[19]DU PLESSIS A,YADROITSAVA I,Le ROUX S G,et al.Prediction of mechanical performance of Ti6Al4V cast alloy based on micro ct-based load simulation[J].Journal of Alloys and Compounds,2017,724:267-274.

[20]張殿喜,周士蕓,張?jiān)谟?等.HIP 技術在改善鑄件致密化方面的應用[J].粉末冶金工業,2015,25(1):46-48.

ZHANG D X,ZHOU S Y,ZHANG Z Y,et al.Application of HIP technology in improving casting densification[J].Powder Metallurgy Industry,2015,25(1):46-48.

[21]于彥奇.3D打印技術的最新發展及在鑄造中的應用[J].鑄造設備與工藝,2014(2):1-4.

YU Y Q.The development of 3D printing technology and its application in foundary[J].Foundary Equipment and Technology,2014(2):1-4.

[22]張方,王林岐,趙松.航空鈦合金鍛造技術的研究進展[J].鍛壓技術,2017(6):1-6.

ZHANG F,WANG LQ,ZHAO S.Research development on forging technology for aviation titanium alloys[J].Forging and Stamping Technology,2017(6): 1-6.

[23]YURI T,ONO Y,OGATA T.Effects of surface roughness and notch on fatigue properties for Ti-5Al-2.5Sn ELI alloy at cryogenic temperatures[J].Science and Technology of Advanced Materials,2003,4(4):291-299.

[24]陳永來,張帆,單群,等.精密成形技術在航天領域的應用進展[J].材料科學與工藝,2013,21(4):57-64.

CHEN Y L,ZHANG F,SHAN Q,et al.Application progress of precision forming technology in aerospace[J].Materials Science and Technology,2013,21(4):57-64.

[25]周建華,龐克昌,王曉英.航天用鈦合金等溫鍛件的研制[J].上海航天,2003,20(6):54-58.

ZHOU J H,PANG K C,WANG X Y.Development of titanium alloy isothermal forgings applied in aerospace[J]. Aerospace Shanghai,2003,20(6):54-58.

[26]李建軍,黃茂林,彭謙之,等.鍛造技術的發展現狀及趨勢[J].熱處理技術與裝備,2015(3):63-68.

LI J J,HUANG M L,PENG Q Z,et al.Development status and trends of forging technology[J].Rechuli Jishu Yu Zhuangbei,2015(3):63-68.

[27]郭鴻鎮,姚澤坤,虢迎光,等.等溫精密鍛造技術的研究進展[J].中國有色金屬學報,2010,20(S1):593-599.

GUO H Z,YAO Z K,GUO Y G,et al.Research progress of isothermal precision forging technology[J].The Chinese Journal of Nonferrous Metals,2010,20(S1):593-599.

[28]RITAM C,JYOTI M.A review of super plastic forming[J].Materials Today:Proceedings,2018(5):4452-4459.

[29]王小翔.鈦合金超塑板制備研究進展[J].鈦工業進展,2016,33(6):1-4.

WANG X X.Research development of preparation of superplastic titanium alloy sheet[J].Titanium Industry Progress, 2016,33(6):1-4.

[30]DU Z,JIANG S,ZHANG K,et al.The structural design and superplastic forming/diffusion bonding of Ti2AlNb based alloy for four-layer structure[J].Materials & Design, 2016,104:242-250.

[31]SIENIAWSKI J,MOTYKA M.Superplasticity in titanium alloys[J].Journal of Achievements in Materials and Manufacturing Engineering,2007,24(1):123-130.

[32]歐陽金棟,劉慧慧,馬俊飛,等.基于鈦合金舵面的超塑成形/擴散連接工藝[J].機械制造與自動化,2018,47(1):66-69.

OUYANG J D,LIU H H,MA J F,et al.Analysis of SPF/DB combination process based on titanium alloy rudder[J].Machine Building and Automation,2018,47(1):66-69.

[33]李蒙,李曉燕,馬家琨,等.SP700 鈦合金板軋制過程的組織演變和力學性能研究[J].有色金屬材料與工程, 2019,40(3):31-38.

LI M,LI X Y,MA J K,et al.Research of microstructure evolution and mechanical properties of SP700 titanium alloy sheet[J].Nonferrous Metal Materials and Engineering,2019,40(3):31-38.

[34]WANG C,ZHAO T,WANG G,et al.Superplastic forming and diffusion bonding of Ti-22Al-24Nb alloy[J].Journal of Materials Processing Technology,2015,222: 122-127.

[35]李志強,郭和平.超塑成形/擴散連接技術的應用進展和發展趨勢[J].航空制造技術,2010(8):32-35.

LI Z Q,GUO H P.Application progress and development tendency of superplastic forming/diffusion bonding technology[J].Aeronautical Manufacturing Technology,2010(8):32-35.

[36]丁新玲,安孟長.超塑成形技術研究及其在航空航天上的應用[J].航天制造技術,2009(1): 1-5.

DING X L,AN M C.Superplastic forming technology research and application on aerospace industry[J].Aerospace Manufacturing Technology,2009(1):1-5.

[37]微石,陰中煒,高鵬,等.TC4半環超塑正反脹形工藝研究[J].稀有金屬材料與工程,2017,46:139-144.

WEI S,YIN Z W,GAO P,et al.Direct-reverse SPF process for TC4 semi-annular part[J].Rare Metal Materials and Engineering,2017,46:139-144.

[38]楊英麗,郭獲子,趙永慶,等.鈦旋壓技術研究進展[J].稀有金屬材料與工程,2008,37(A04):625-629.

YANG Y L,GUO D Z,ZHAO Y Q,et al.Progress on the spin-forming technology of titanium in China[J].Rare Metal Materials and Engineering,2008,37(A04):625-629.

[39]朱寧遠,夏琴香,肖剛鋒,等.難變形金屬熱強旋成形技術及研究現狀[J].鍛壓技術,2014,39(9):42-47.

ZHU N Y,XIA Q X,XIAO G F,et al.Hot power spinning technology and research status of difficult-to-deform metal[J]. Forming and Stamping Technology,2014,39(9):42-47.

[40]張成,楊海成,韓冬,等.鈦合金旋壓技術在國內航天領域的應用及發展[J].固體火箭技術,2013(1):127-132.

ZHANG C,YANG H C,HAN D,et al.Applications and development of titanium alloys spinning technology in domestic aerospace field[J].Journal of Solid Rocket Technology,2013 (1):127-132.

[41]寫旭,張立武,楊延濤,等.Ti55531 鈦合金筒形件的旋壓成形[J].宇航材料工藝,2016,46(6):50-53.

XIE X,ZHANG L W,YANG Y T,et al.Spinning of Ti 55531 titanium alloy cylinder[J].Aerospace Materials & Technology,2016,46(6):50-53.

[42]李啟軍,范開春,王琪,等.大尺寸薄壁鈦合金筒體旋壓成形質量影響因素[J].宇航材料工藝,2012,42(1):94-96.

LI Q J,FAN K C,WANG Q,et al.Factors influencing spinforming of large-diameter,thin-walled TC4 alloy tube[J]. Aerospace Materials & Technology,2012,42(1):94-96.

[43]李啟軍,呂宏軍,王琪.高深徑比TC4鈦合金筒形件普旋成型有限元數值模擬[J].宇航材料工藝,2006,36(s1):88-92.

LI Q,LYU H J,WANG Q,et al.FEM numerical simulation of spinning processing for workpiece of TC4 alloy with great ratio of height to diameter[J].Aerospace Materials & Technology, 2006,36(s1):88-92.

[44]郭靖,詹梅,楊合.鈦合金筒形件軋-旋成形研究進展[J].中國材料進展,2016,35(4):275-283.

GUO J,ZHAN M,YANG H.Advances in rolling-spinning technique of titanium tubes[J].Materials China,2016,35(4): 275-283.

[45]

李中權,肖旅,李寶輝，等.航天先進輕合金材料及成形技術研究綜述[J].上海航天,2019,36(2):13-25.

LI Z Q,XIAO L,LI B H,et al.Review of Study on Advanced Light Alloy Materials and Forming Technique in Spaceflight Industry[J].Aerospace Shanghai,2019,36(2):13-25.

[46]張恒大.月球車鈦合金輪圈的熱旋壓成形工藝研究[D].哈爾濱：哈爾濱工業大學.2006.

ZHANG H D.Hot spinning process of titanium alloy collar rim of lunar rover[D].Harbin:Harbin Institute of Technology,2006.

[47]韓冬,趙升噸,張立武,等.TC4合金復雜型面工件薄壁旋壓成形工藝[J].鍛壓裝備與制造技術,2005(6):70-72.

HAN D,ZHAO S D,ZHANG L W,et al.Research on spinning process for complex workpiece of TC4 alloy with thin wall and special shape[J].China Metal Forming Equipment and Manufacturing Technology,2005(6):70-72.

[48]韓冬,楊合,詹梅,等.工藝參數對Ti75合金筒形件旋壓成形的影響[J].宇航材料工藝,2011,41(4):48-50.

HAN D,YANG H,ZHAN M,et al.Influence of process parameters on Ti75 alloy tube spinning[J].Aerospace Materials & Technology,2011,41(4):48-50.

[49]YILDIZ T,KATI N,GUR A K.The effect of sintering temperature on microstructure and mechanical properties of alloys produced by using hot isostatic pressing method[J]. Journal of Alloys and Compounds,2018,737:8-13.

[50]徐磊,郭瑞鵬,劉羽寅.鈦合金粉末熱等靜壓近凈成形成本分析[J].鈦工業進展,2014,31(6):1-6.

XU L,GUO R P,LIU Y Y.Cost analysis of titanium alloy parts through near-net-shape hot-isostatic-pressing technology[J].Titanium Industry Progress,2014,31(6):1-6.

[51]劉文彬,陳偉,王鐵軍,等.粉末鈦合金的熱等靜壓技術研究進展[J].粉末冶金工業,2018,28(2):1-7.

LIU W B,CHEN W,WANG T J,et al.Research progress of hot isostatic pressing technology of titanium alloy powder[J]. Powder Metallurgy Industry,2018,28(2):1-7.

[52]ZHOU S,SONG B,XUE P,et al.Numerical simulation and experimental investigation on densification, shape deformation, and stress distribution of Ti6Al4V compacts during hot isostatic pressing[J].The International Journal of Advanced Manufacturing Technology,2017,88(1-4):19-31.

[53]張緒虎,徐桂華,孫彥波.鈦合金熱等靜壓粉末冶金技術的發展現狀[J].宇航材料工藝,2016,46(6):6-10.

ZHANG X H,XU G H,SUN Y B.Research progress of ti products fabricated by hot isostatic pressing(HIP)[J]. Aerospace Materials & Technology,2016,46(6):6-10.

[54]葉呈武,王亮,張緒虎,等.鈦合金 HIP 近凈成形技術在航天上的應用[J].材料導報,2012,26(23):112-114.

YE C W,WANG L,ZHANG X H,et al.Application of titanium alloy HIP near shape technique in aerospace[J]. Materials Reports,2012,26(23):112-114.

[55]李圣剛,呂宏軍,何士桓,等.低溫復雜結構件特種成形工藝[J].宇航材料工藝,2012,42(1):82-85.

LI S G,LYU H J,HE S H,et al.Special forming process of cryogenic complicated structural parts[J].Aerospace Materials & Technology,2012,42(1):82-85.

[56]CAI C,SONG B,XUE P,et al.Effect of hot isostatic pressing procedure on performance of Ti6Al4V:surface qualities,microstructure and mechanical properties[J].Journal of Alloys and Compounds,2016,686:55-63.

[57]XU L,GUO R,BAI C,et al.Effect of hot isostatic pressing conditions and cooling rate on microstructure and properties of Ti-6Al-4V alloy from atomized powder[J].Journal of Materials Science & Technology,2014,30(12):1289-1295.
