1、鋯材的常溫力學(xué)性能
鋯具有較好的常溫力學(xué)性能。一般鋯作為壓力容器用材料,其延伸率不得小于 16%,一般容器用材料的延伸率最小不能小于 14%,一般要求延伸率大于等于 20%以上比較好,一般金屬材料的彎曲試驗(yàn)時(shí)的彎軸直徑為4t,鋯的標(biāo)準(zhǔn)定為 10t,鋯絲材的常溫力學(xué)性能見表 1。

2、鋯材的高溫低溫性能
1)蠕變強(qiáng)度:在應(yīng)力下,時(shí)間與應(yīng)變依賴關(guān)系的蠕變,一般用恒定負(fù)載下給定時(shí)間的塑性變形的百分?jǐn)?shù)表示。
2)應(yīng)力破斷
在恒溫恒負(fù)載條件下測(cè)定金屬壽命的方法,一般用于短時(shí)間內(nèi)產(chǎn)生破
損的承載合金。
3)低溫性能,鋯無低溫延性向脆性的轉(zhuǎn)變
鋯合金即使在低溫下也有良好的延展性,以及與其他工程相反的強(qiáng)度。
氧元素除了是氧化膜不可缺少的組成成分之外,還是鋯合金填補(bǔ)結(jié)構(gòu)空隙,增加其強(qiáng)度的合金元素。鋯合金在低溫下沒有從可塑到脆化的傾向。
4)鋯和鋯合金中的疲勞,疲勞極限
常溫下,鋯合金在軋制方向上的橫向上,具有較高的極限抗拉強(qiáng)度,這是由于密排六方晶體結(jié)構(gòu)的的α鋯和體心立方晶體結(jié)構(gòu)的α相鐵在定位方向上性能不同造成的。這個(gè)橫向強(qiáng)度的增加在應(yīng)力高于疲勞極限時(shí)更明顯。鋯材的高溫力學(xué)性能見表 1

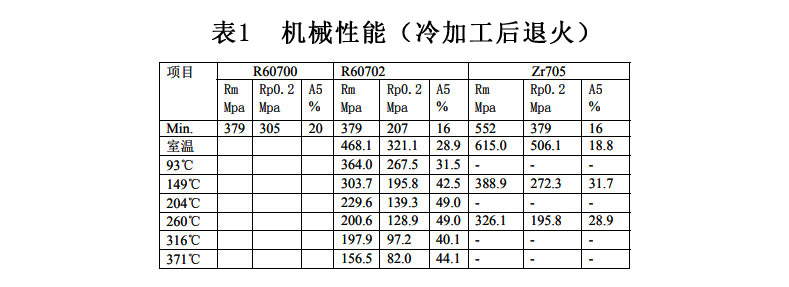

表1 機(jī)械性能(冷加工后退火)
3、鋯及鋯合金不直接加熱容器用鋯的力學(xué)性能
鋯及合金不直接加熱容器用鋯的力學(xué)性能要求如下表 2;

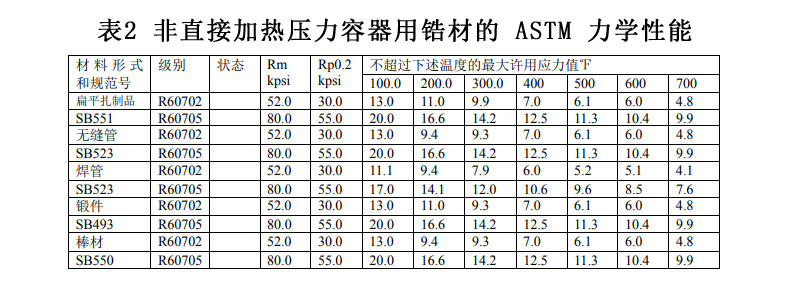

表 2 非直接加熱壓力容器用鋯材的 ASTM 力學(xué)性能
相關(guān)鏈接
